Вантузы воздушные HAWLE
Материал:
- корпус и крышка — серый чугун с эпоксидным покрытием / полиацетат / нержавеющая сталь.
Преимущества:
- максимальная рабочая температура транспортируемой среды от 5°С до 50°С;
- конструкция отверстия автоматического клапана препятствует его засорению;
- возможно безколодезная установка вантуза (арт.9822, 9823);
- рабочее давление (PN): от 0.2 до 16 атм;
- проверочное давление: 25 атм;
Область применения:
- прокладка напорных трубопроводов водоснабжения;
- безнапорная (самотечная) канализация (арт. 9864, арт. 9863, арт. 9828).
Свернуть описания Развернуть описания

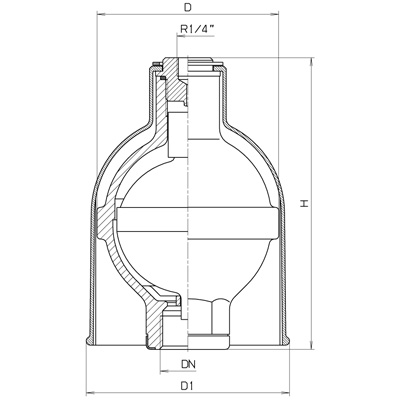

Воздушный вантуз DN 1"
Артикул:9876
| DN | Py, (МПа) | Рабочее давление | Выпуск. сечение | D, (мм) | D1, (мм) | Н, (мм) | Масса, (кг) |
| 1" | 0,6 | 0,01-0,6 | 1,77 мм2 | 109 | 122 | 172 | 0,90 |
| 1" | 1,6 | 0,08-1,6 | 1,77 мм2 | 109 | 122 | 172 | 0,90 |
Дополнительно:

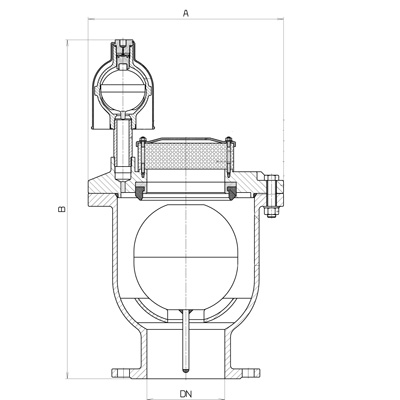

Воздушный вантуз DN 150 / DN 200
Арт. 9835 (двухступенчатый, с рабочим клапаном; Ру 0.6, Ру 1.6, DN 80, DN 100, DN 150,DN 200);
Арт. 9837 (одноступенчатый; Ру 1.6, DN 80, DN 100, DN 150)
| DN | А, (мм) | B, (мм) | c, (мм) | d, (мм) | Масса, (кг) |
| 150 | 387 | 686 | - | - | 69,0 |
| 200 | 387 | 686 | - | - | 77,0 |
Дополнительно:

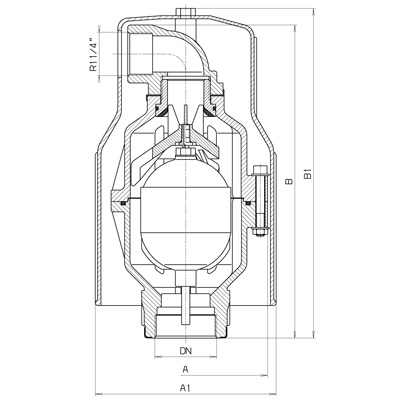

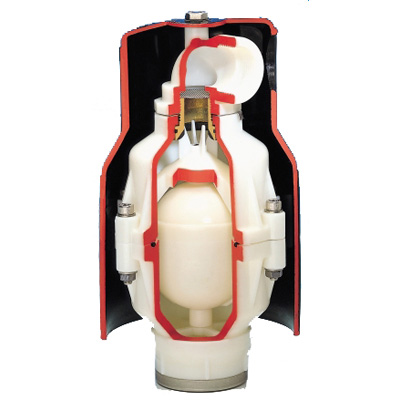

Воздушный вантуз DN 2"
| DN | Py, (МПа) | Рабочее давление | Выпуск. сечение | А, (мм) | А1, (мм) | В, (мм) | В1, (мм) | Масса, (кг) |
| 2" | 0,6 | 0,01-0,6 | 900/2,0 мм² | 160 | 175 | 305 | 320 | 2,80 |
| 2" | 1,6 | 0,1-1,6 | 900/2,0 мм² | 160 | 175 | 305 | 320 | 2,80 |
Дополнительно:

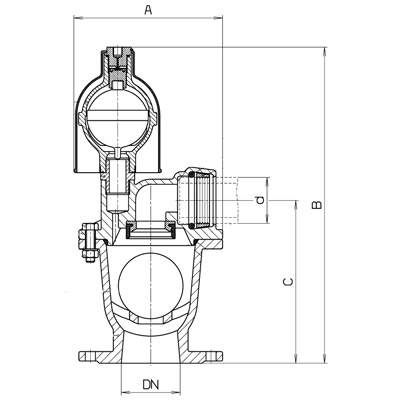

Воздушный вантуз DN 80 / DN 100
Арт. 9835 (двухступенчатый, с рабочим клапаном; Ру 0.6, Ру 1.6, DN 80, DN 100, DN 150,DN 200);
Арт. 9836 (двухступенчатый, с рабочим клапаном и москитной сеткой; Ру 0.6, Ру 1.6, DN 80, DN 100);
Арт. 9837 (одноступенчатый; Ру 1.6, DN 80, DN 100, DN 150);
Арт. 9838 (одноступенчатый с москитной сеткой; Ру 1.6, DN 80, DN 100).
| DN | А, (мм) | B, (мм) | c, (мм) | d, (мм) | Масса, (кг) |
| 80 | 212 | 455 | 230 | 63 | 17,0 |
| 100 | 250 | 505 | 260 | 75 | 26,0 |
Дополнительно:

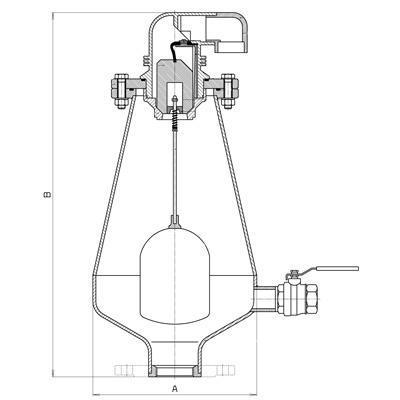

Воздушный вантуз для канализации
Арт. 9864 (нержавеющая сталь; DN 2"- DN 150);
Арт. 9863 (сталь St 37, покрытие эпоксидным порошком; DN 2"- DN 200)
| DN | А, (мм) | В, (мм) | Масса, (кг) |
| 2" | 270 | 615 | 23,0 |
| 50 | 270 | 615 | 23,5 |
| 80 | 270 | 615 | 25,0 |
| 100 | 270 | 615 | 26,0 |
| 150 | 270 | 615 | 28,0 |
| 200 | 270 | 615 | 33,0 |
Дополнительно:

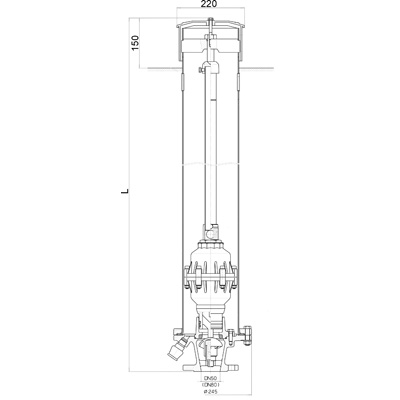

Комбинированный воздушный вантуз
Артикул:9822
| Раб. давление (МПа) | DN, (мм) | Глубина установки | L=общая длина, (мм) | Масса, (кг) | |
| над землей (м) | под землей (м) | ||||
| Ру 0.1 — Ру 1.6 | 50 | 0,75 | 1,00 | 755 | 23,0 |
| 1,00 | 1,25 | 1055 | 27,0 | ||
| 1,25 | 1,50 | 1305 | 30,0 | ||
| 1,50 | 1,75 | 1555 | 33,0 | ||
| 1,75 | 2,00 | 2055 | 39,0 | ||
| 80 | 0,75 | 1,00 | 755 | 24,0 | |
| 1,00 | 1,25 | 1055 | 28,0 | ||
| 1,25 | 1,50 | 1305 | 31,0 | ||
| 1,50 | 1,75 | 1555 | 34,0 | ||
Дополнительно:
Комбинированный воздушный вантуз
Артикул:9823
| Раб. давление (МПа) | DN, (мм) | Глубина установки | L=общая длина, (мм) | Масса, (кг) | |
| над землей (м) | под землей (м) | ||||
| Ру 0.01 — Ру 0.6 | 50 | 0,75 | 1,00 | 755 | 23,0 |
| 1,00 | 1,25 | 1055 | 27,0 | ||
| 1,25 | 1,50 | 1305 | 30,0 | ||
| 1,50 | 1,75 | 1555 | 33,0 | ||
| 80 | 0,75 | 1,00 | 755 | 24,0 | |
| 1,00 | 1,25 | 1055 | 28,0 | ||
| 1,25 | 1,50 | 1305 | 31,0 | ||
| 1,50 | 1,75 | 1555 | 34,0 | ||
Дополнительно:

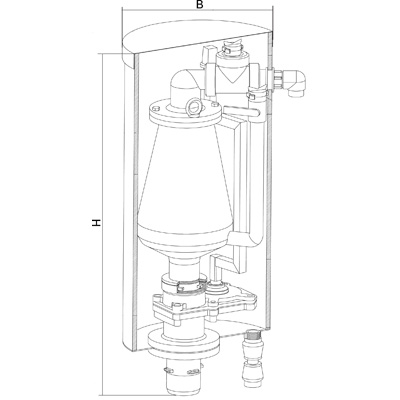

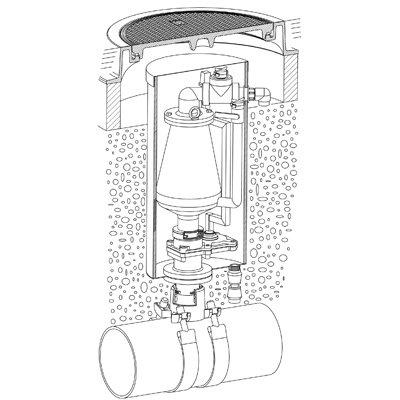

Комбинированный воздушный вантуз для канализации
Артикул:9828
| Глубина заложения трубы, (м) | H, (мм) | В, (мм) | Масса, (кг) |
| 1,25 | 975 | 455 | 62,0 |
| 1,50 | 1225 | 455 | 80,0 |
Дополнительно:
