Затворы поворотные фланцевые

Материал:

корпус из ковкого чугуна с эпоксидным покрытием.

Преимущества:

рабочая температура транспортируемой среды до 50°С;
диск клапана, установленный с двойным эксцентриком, оснащен двухслойными комбинированными втулками (ПТФЭ/ бронза) с очень хорошим скольжением;
возможна бесколодезная установка;
возможно сочетание со всеми вариантами приводов.

Область применения:

прокладка напорных трубопроводов водоснабжения.

Свернуть описания Развернуть описания

Затвор поворотный фланцевый KeulaHuette

PN 10

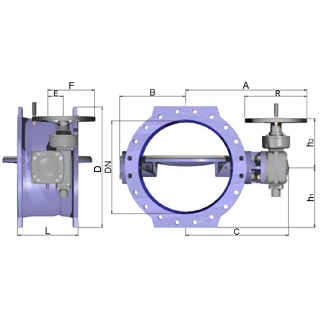

DN	A, (мм)	B, (мм)	C, (мм)	D, (мм)	E, (мм)	F, (мм)	h1, (мм)	h2, (мм)	L, (мм)	R, (мм)	Об./длину хода	Масса, (кг)
200	380	180	320	340	50	150	170	150	230	200	12-13	55
250	445	210	378	400	63	190	200	183	250	250	12-13	95
300	520	235	425	455	80	240	230	186	270	315	12-13	125
350	545	270	453	505	80	240	255	186	290	315	13-14	145
400	655	295	538	565	100	300	285	319	310	400	13-14	195
500	715	365	599	670	100	300	335	319	350	400	30-32	265
600	780	425	668	780	125	325	390	327	390	400	30-32	360
700	787	510	687	895	160	360	450	400	430	400	50-55	585
800	840	560	737	1015	160	360	510	400	470	400	50-55	738
900	904	628	804	1115	160	360	560	400	510	400	50-55	995
1000	1090	680	990	1230	160	360	620	400	550	400	50-55	1285
1200	1305	825	1225	1455	200	450	730	505	630	400	50-60	2120
1400	1355	965	1225	1675	250	500	840	600	710	500	100-105	2850
PN 16
DN	A, (мм)	B, (мм)	C, (мм)	D, (мм)	E, (мм)	F, (мм)	h1, (мм)	h2, (мм)	L, (мм)	R, (мм)	Об./длину хода	Масса, (кг)
200	380	180	320	340	50	150	170	145	230	200	12-13	55
250	445	210	378	400	63	190	200	183	250	250	12-13	95
300	520	235	425	455	80	240	230	186	270	315	12-13	125
350	545	270	453	520	80	240	260	186	290	315	13-14	150
400	655	295	538	580	100	300	290	319	310	400	13-14	200
500	735	380	623	715	125	325	360	327	350	400	30-34	310
