Компенсаторы

Материал:

• корпус: резина EPDM.

Область применения:

• насосные станции;
• водоснабжение;
• системы распределения и подготовки воды.

Свернуть описания Развернуть описания

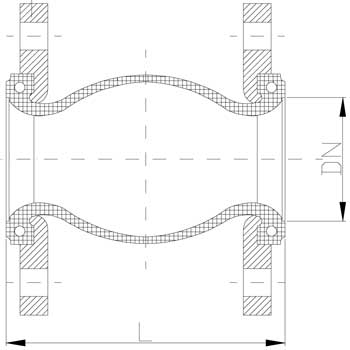

Компенсатор резиновый

Артикул:1530

DN	DN, мм	L, мм	Tmin-max, ºC	Lmin-max,мм	Таблица компенсируемых отклонений				Вес, кг
					Осевое сжатие	Осевое растяжение	Поперечное смещение	Угол смещения
1¼''	32	95	30 — 90	87 — 99	9	6	9	15°	3,2
1½''	40	95	30 — 90	87 — 99	10	6	9	15°	3,7
2''	50	105	30 — 90	99 — 110	10	7	10	15°	5,0
2½''	65	115	30 — 90	103 — 121	13	7	11	15°	6,1
3''	80	130	30 — 90	118 — 133	15	8	12	15°	7,1
4''	100	135	30 — 90	117 — 145	19	10	13	15°	8,5
5''	125	170	30 — 90	152 — 180	19	12	13	15°	11,5
6''	150	180	30 — 90	162 — 190	20	12	13	15°	14,4
8''	200	205	30 — 90	180 — 220	25	16	14	15°	20,0
10''	250	240	30 — 90	215 — 254	25	16	22	15°	29,2
12''	300	260	30 — 90	235 — 374	25	16	22	15°	37,7

---

Рабочее давление определяется в зависимости от температуры транспортируемой среды:

Резина EPDM	Резина NBR
при t +70°C — PN16 при t +100°C — PN10 при t +110°C — PN6	при t +50°C — PN16 при t +70°C — PN12 при t +70°C — PN10
