Раструбные чугунные фасонные части

Свернуть описания Развернуть описания

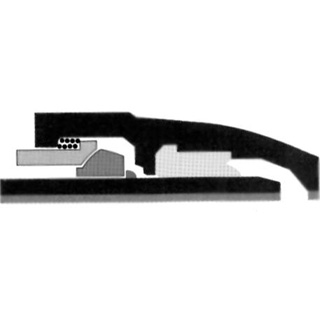

Комплект усиленного соединения Standart Pamlock



DN, (мм)	Конформатор, (кг)	Steel shot, (кг)	Фиксирующее кольцо, (кг)	Уплотнительная манжета Standart, (кг)	Общая масса аксессуаров, (кг)
1400	71	15	46	15,5	148
1500	76	15	41	19,8	152
1600	81	15	45	21,0	162
1800	92	15	54	27,7	189

Дополнительно:

↑ Вернуться в начало стрaницы

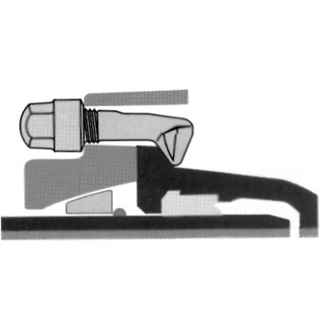

Комплект усиленного соединения Standart Ve



DN, (мм)	Контрфланец		Фиксирующее кольцо Масса, (кг)	Болты ВЧШГ Количество, (шт.)	Уплотнительная манжета Standart Масса, (кг)	Общая масса аксессуаров, (кг)
	Внешний Ø, (мм)	Масса, (кг)
80	98	3,5	0,55	4	0,15	5,76
100	118	4,8	0,48	4	0,20	7,04
125	144	7,9	0,68	6	0,24	11,16
150	170	7,5	0,93	6	0,29	11,06
200	222	9,5	1,5	8	0,38	14,50
250	274	21,0	2,8	6	0,50	29,04
300	326	28,0	3,7	8	0,71	38,73
350	570	30,5	4,5	8	0,90	42,22
400	618	37,7	4,5	10	1,10	51,2
450	671	43	5,5	14	1,32	60,9
500	734	61,7	6,7	16	1,54	82,58
600	840	63,5	9,6	20	2,16	91
700	958	109	14,6	24	2,87	148
800	1100	140	11,2	30	3,67	181
900	1218	184	13,6	30	4,61	228
1000	1306	211	15,3	30	5,59	258
1100	1417	232	17,0	40	7,68	291
1200	1547	222	21,0	40	9,34	287

Дополнительно:

↑ Вернуться в начало стрaницы

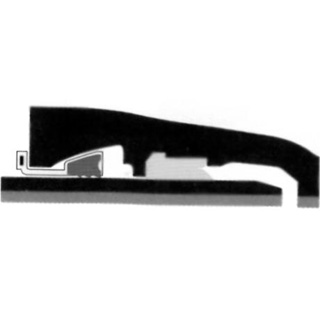

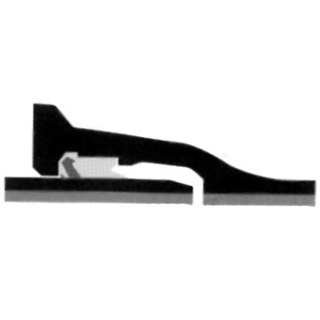

Комплект усиленного соединения Standart Vi



DN, (мм)	Уплотнительная и анкерующая манжета
60	0,16
80	0,20
100	0,26
125	0,33
150	0,43
200	0,60
250	0,86
300	1,29
350	1,57
400	1,84
450	2,35
500	2,71
600	3,78

Дополнительно:

↑ Вернуться в начало стрaницы

Комплект усиленного соединения Standart Vi



DN, (мм)	Анкерующая манжета UNI Vi Масса, (кг)	Уплотнительная манжета Standart Масса, (кг)	Общая масса аксессуаров, (кг)
100	0,20	0,20	0,40
125	0,26	0,24	0,50
150	0,28	0,29	0,57
200	0,57	0,38	0,95
250	0,72	0,50	1,22
300	0,94	0,71	1,56
350	1,40	0,90	2,30
400	1,70	1,10	2,80
450	1,80	1,32	3,12
500	2,54	1,54	4,08
600	3,00	2,16	5,16

Дополнительно:

↑ Вернуться в начало стрaницы

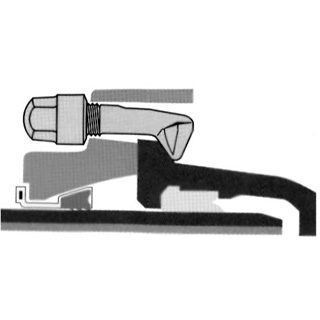

Комплект усиленного соединения Standart Vi



DN, (мм)	Контрфланец		Уплотнительная манжета Масса, (кг)	Болты ВЧШГ Количество, (шт.)	Уплотнительная манжета Standart Масса, (кг)	Общая масса аксессуаров, (кг)
	Внешний Ø, (мм)	Масса, (кг)
100	255	4,8	0,20	4	0,20	6,76
125	286	7,6	0,26	6	0,24	10,74
150	311	7,5	0,28	6	0,29	10,41
200	364	9,5	0,57	8	0,38	13,57
250	457	21	0,72	6	0,50	26,96
350	570	30,5	1,40	8	0,90	39,02
400	618	37,7	1,70	10	1,10	46,60
450	671	43,0	1,80	14	1,32	57,10
500	734	61,7	2,54	16	1,54	74,68
600	840	63,5	3,00	20	2,16	84,46

Дополнительно:

↑ Вернуться в начало стрaницы

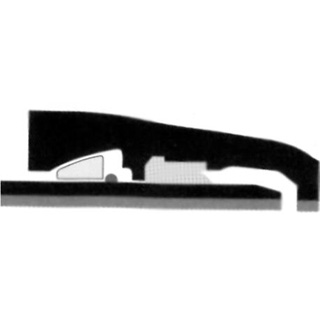

Комплект усиленного соединения UNIVERSAL Standart Ve



DN, (мм)	Фиксирующее кольцо Масса, (кг)	Уплотнительная манжета Standart Масса, (кг)	Общая масса аксессуаров, (кг)
100	0,12	0,20	0,32
125	0,15	0,24	0,39
150	0,18	0,29	0,47
200	2,50	0,38	2,88
250	2,80	0,50	3,30
300	3,00	0,71	3,71
350	2,30	0,90	3,20
400	3,60	1,10	4,70
450	4,05	1,32	5,37
500	4,60	1,54	6,14
600	6,60	2,16	10,76
700	10,00	2,87	12,87
800	11,00	3,67	14,67
900	22,60	4,61	27,21
1000	24,80	5,59	30,39
1200	26,90	9,343	6,24
1400	71/15/46	15,50	147,50
1500	76/15/41	19,80	151,8
1600	81/15/45	21,0	162
1800	92/15/54	27,70	188,7

Дополнительно:

↑ Вернуться в начало стрaницы

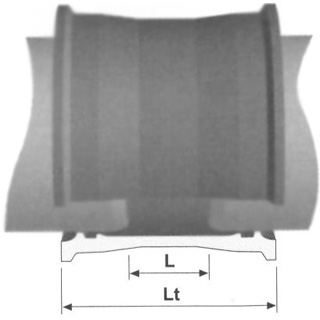

Муфта с усиленным раструбом



DN, (мм)	L, (мм)	Lt, (мм)	Масса, (кг)
60	156	320	6,9
80	158	328	8,8
100	160	334	10,8
125	163	343	13,5
150	165	351	16,7
200	170	368	23,5
250	170	385	37
300	180	400	49
350	185	405	55
400	190	410	67
450	195	391	76
500	200	440	100
600	210	450	131
700	220	500	183
800	230	510	226
900	240	520	274
1000	250	530	325
1100	260	660	500
1200	270	570	470

Дополнительно:

↑ Вернуться в начало стрaницы

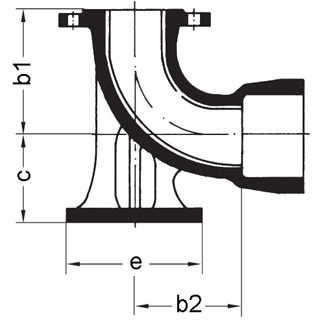

Отвод раструб-фланец с упором

Артикул:1336

DN, (мм)	е, (мм)	b1, (мм)	b2, (мм)	с, (мм)	Ру, (бар)	Масса, (кг)
						Ру10	Ру16
80	180	165	145	110	≤16	13,2	13,3
100	200	180	158	125	≤16	17,0	17,0

Дополнительно:

↑ Вернуться в начало стрaницы

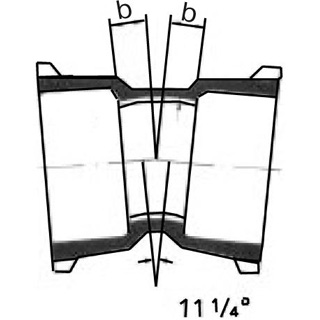

Отвод раструбный 11°

Артикул:1331

DN, (мм)	b, (мм)	Ру, (бар)	Масса, (кг)
50	65	≤85	9,0
65	68	≤85	11,5
80	30	≤85	6,5
100	35	≤85	7,8
125	35	≤85	10,6
150	40	≤79	13,4
200	45	≤62	24,9
250	50	≤54	34,2
300	60	≤49	43,0
350	65	≤45	44,9
400	70	≤42	66,5
500	85	≤38	100,0
600	95	≤36	140,0
700	110	≤34	200,0
800	125	≤32	271,2
900	135	≤31	393,5
1000	150	≤30	495,7
1200	175	≤28	768,5

Дополнительно:

↑ Вернуться в начало стрaницы

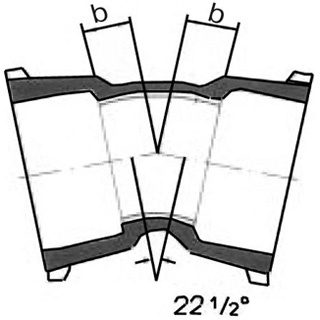

Отвод раструбный 22°

Артикул:1332

DN, (мм)	b, (мм)	Ру, (бар)	Масса, (кг)
50	90	≤85	9,5
65	94	≤85	12,5
80	40	≤85	6,7
100	45	≤85	8,1
125	50	≤85	11,2
150	55	≤79	14,2
200	65	≤62	21,0
250	75	≤54	30,7
300	90	≤49	40,4
350	100	≤45	50,7
400	110	≤42	63,5
500	135	≤38	100,4
600	155	≤36	140,5
700	180	≤34	232,3
800	205	≤32	315,8
900	225	≤31	456,0
1000	250	≤30	575,9
1200	295	≤28	899,6

Дополнительно:

↑ Вернуться в начало стрaницы

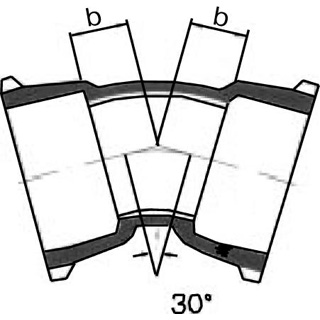

Отвод раструбный 30°

Артикул:1333

DN, (мм)	b, (мм)	Ру, (бар)	Масса, (кг)
50	107	≤85	9,3
65	113	≤85	11,5
80	45	≤85	6,8
100	50	≤85	8,3
125	55	≤85	11,6
150	65	≤79	14,8
200	80	≤62	22,0
250	95	≤54	32,0
300	110	≤49	43,2
350	125	≤45	54,5
400	140	≤42	69,2
500	170	≤38	109,2
600	200	≤36	155,9
700	230	≤34	254,1
800	260	≤32	345,9
900	290	≤31	496,3
1000	320	≤30	630,3
1200	380	≤28	988,7

Дополнительно:

↑ Вернуться в начало стрaницы

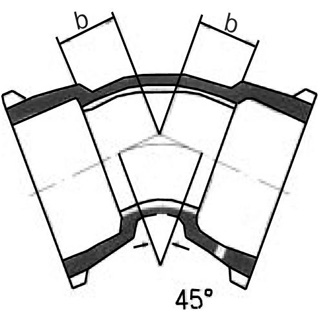

Отвод раструбный 45°

Артикул:1334

DN, (мм)	b, (мм)	Ру, (бар)	Масса, (кг)
50		≤85	10,7
65		≤85	13,9
80	60	≤85	7,1
100	65	≤85	8,8
125		≤85	12,3
150	75	≤79	15,9
200	90	≤62	24,6
250	110	≤54	35,7
300	150	≤49	48,7
350		≤45	64,9
400	185	≤42	82,2
500	240	≤38	127,0
600	285	≤36	183,6
700		≤34	295,6
800	370	≤32	406,1
900		≤31	577,9
1000	460	≤30	737,2
1200	550	≤28	1163,9

Дополнительно:

↑ Вернуться в начало стрaницы

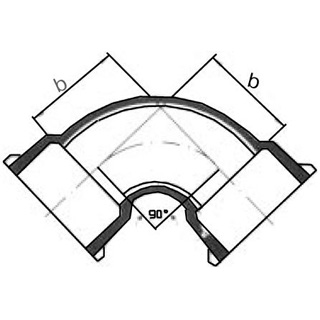

Отвод раструбный 90°

Артикул:1335

DN, (мм)	b, (мм)	Ру, (бар)	Масса, (кг)
50		≤85	7,0
65		≤85	8,7
80	98	≤85	8,0
100	120	≤85	10,2
125		≤85	14,5
150	160	≤79	19,1
200	220	≤62	30,5
250	240	≤54	45,7
300	280	≤49	63,7
350		≤45	140,0
400	400	≤42	126,0
500	500	≤38	237,0
600	600	≤36	365,0
800	820
1000	1020

Дополнительно:

↑ Вернуться в начало стрaницы

Отвод с усиленным раструбом 11,25°



DN, (мм)	t, (мм)	Масса, (кг)
60	35	5,7
80	40	7,6
100	40	9,2
125	45	11,1
150	46	14,4
200	52	20
250	54	21
300	55	26
350	53	52,5
400	58	64,5
450	68	84
500	71	106
600	92	135
700	87	197
800	90	255
900	102	332
1000	117	360
1100	132	515
1200	139	509

Дополнительно:

↑ Вернуться в начало стрaницы

Отвод с усиленным раструбом 22,5°



DN, (мм)	t, (мм)	Масса, (кг)
60	30	5,6
80	32	7,4
100	35	8,9
125	38	10,7
150	42	14,1
200	51	20,5
250	79	23,5
300	90	31
350	78	57
400	92	71
450	101	92
500	110	118
600	138	151
700	157	232
800	170	305
900	197	406
1000	217	459
1100	265	669
1200	272	675

Дополнительно:

↑ Вернуться в начало стрaницы

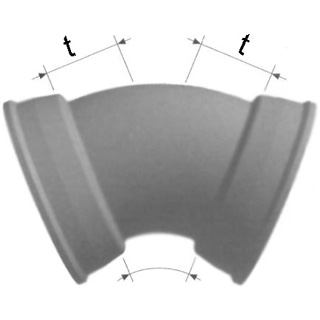

Отвод с усиленным раструбом 45°



DN, (мм)	t, (мм)	Масса, (кг)
60	76	6,7
80	56	8,1
100	65	10
125	83	12,8
150	92	10,7
200	100	24
250	134	28
300	155	39
350	168	72
400	189	91
450	216	120
500	237	155
600	280	216
700	335	312
800	364	417
900	403	551
1000	440	649
1100	550	1075
1200	552	1033

Дополнительно:

↑ Вернуться в начало стрaницы

Отвод с усиленным раструбом 90°



DN, (мм)	t, (мм)	Масса, (кг)
60	76	6,4
80	91	8,7
100	105	11,2
125	133	14,2
150	152	19,1
200	200	30,7
250	262	49,5
300	314	71,0
350	350	94,5
400	400	138
450	446	152
500	500	227
600	600	312

Дополнительно:

↑ Вернуться в начало стрaницы

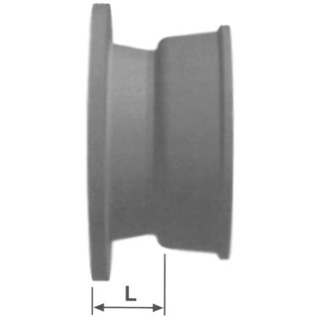

Патрубок раструб-фланец



DN, (мм)	L, (мм)	Масса, (кг)
		PN 10	PN 16	PN 25
60	126	6,1	6,1	5,7
80	128	7,9	7,9	7,9
100	130	9,5	9,5	10,0
125	120	11,5	11,5	12,4
150	125	15,1	15,1	16,1
200	130	21,0	21,0	22,5
250	155	26,5	26,5	29,0
300	165	35,5	35,5	38,5
350	145	58	59	65
400	150	66	70	75
450	155	82	88	96
500	180	93	106	112
600	190	124	149	152
700	190	159	167	197
800	200	205	213	256
900	210	248	258	309
1000	220	310	327	393
1100	230	363	399	585
1200	240	451	496	674

Дополнительно:

↑ Вернуться в начало стрaницы

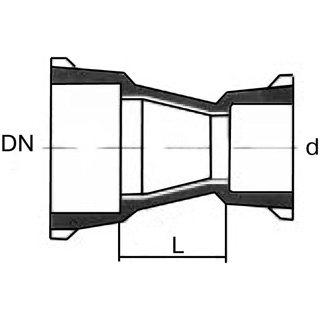

Переход раструбный

Артикул:1539

DN, (мм)	d, (мм)	L, (мм)	Py, (бар)	Масса, (кг)
50	40	200	≤85	8,5
65	40	200	≤85	10,0
65	50	200	≤85	11,0
80	40	200	≤85	12,0
80	50	110	≤85	7,0
80	65	200	≤85	14,5
100	50	150	≤85	7,0
100	65	90	≤85	7,2
100	80	90	≤85	7,5
125	65	170	≤85	-
125	80	140	≤85	9,9
125	100	100	≤85	9,8
150	65	100	≤79	-
150	80	190	≤79	-
150	100	150	≤79	12,3
150	125	100	≤79	12,6
200	100	250	≤62	18,3
200	125	200	≤62	18,7
200	150	150	≤62	18,7
250	125	300	≤54	26,3
250	150	250	≤54	26,5
250	200	150	≤54	25,8
300	150	350	≤49	35,9
300	200	250	≤49	35,7
300	250	150	≤49	34,6
350	200	360	≤45	47,8
350	250	260	≤45	46,8
350	300	160	≤45	45,1
400	250	360	≤42	60,7
400	300	260	≤42	58,0
400	350	160	≤42	55,5
500	350	360	≤38	88,2
500	400	260	≤38	83,0
600	400	460	≤36	128,0
600	500	260	≤36	116,0

Дополнительно:

↑ Вернуться в начало стрaницы

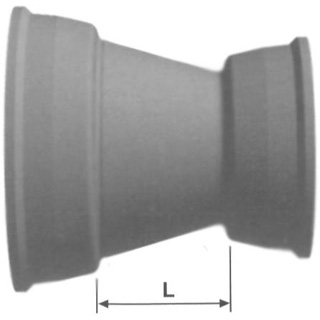

Переход с усиленным раструбом



DN, (мм)	d, (мм)	L, (мм)	Масса, (кг)
80	60	103	7
100	60	100	7,7
100	80	104	8,7
125	60	150	9,5
125	80	120	9,9
125	100	105	10,4
150	60	200	12,2
150	80	170	12,6
150	100	130	12,6
150	125	107	13,0
200	100	230	18,3
200	125	180	18,0
200	150	125	18,0
250	125	275	30,0
250	150	225	30,0
250	200	125	30,5
300	150	325	40,0
300	200	225	40,5
300	250	125	35,0
350	200	335	54
350	250	260	52
350	300	190	53
400	250	340	65
400	300	265	60
400	350	175	62
450	300	335	82
450	350	240	76
450	400	170	74
500	350	360	97
500	400	260	91
500	450	160	78
600	400	460	137
600	450	360	123
600	500	260	125
700	500	480	189
700	600	280	166
800	600	480	237
800	700	280	220
900	700	480	304
900	800	280	285
1000	800	480	363
1000	900	280	313
1100	1000	305	436
1200	1000	480	517

Дополнительно:

↑ Вернуться в начало стрaницы

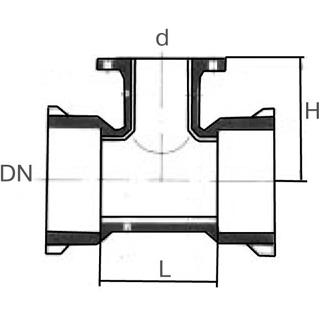

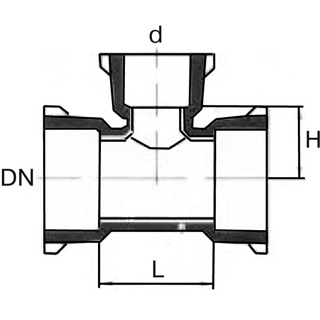

Тройник раструбный

Артикул:1508

DN, (мм)	d, (мм)	L, (мм)	Н, (мм)	Ру, (бар)	Масса, (кг)
50	40	170	83	≤64	12,0
50	50	170	85	≤64	13,2
65	40	191	90	≤64	15,8
65	50	191	92	≤64	16,8
65	65	191	95	≤64	18,2
80	40	170	80	≤64
80	50	170	80	≤64	11,0
80	80	170	85	≤64	11,4
100	40	170	90	≤64
100	50	190	90	≤64	14,5
100	80	170	95	≤64	13,1
100	100	190	95	≤64	14,1
125	40	170	100	≤64
125	50	195	105	≤64	18,5
125	80	170	105	≤64	16,5
125	100	195	110	≤64	17,8
125	125	225	110	≤64	19,9
150	40	170	115	≤62	22,5
150	50	195	115	≤62	22,5
150	80	170	120	≤62	19,9
150	100	195	120	≤62	20,9
150	125	255	125	≤62	29,0
150	150	255	125	≤62	25,2
200	40	175	140	≤50	26,5
200	50	200	140	≤50	30,5
200	65	159	228	≤50
200	80	175	145	≤50	27,2
200	100	200	145	≤50	28,6
200	125	255	145	≤50	39,0
200	150	255	150	≤50	33,4
200	200	315	155	≤50	38,2
250	80	180	170	≤43	36,0
250	100	200	170	≤43	37,9
250	125	200	175	≤43	47,0
250	150	260	175	≤43	43,6
250	200	315	180	≤43	49,3
250	250	375	190	≤43	56,0
300	80	180	195	≤40	45,3
300	100	205	195	≤40	47,7
300	125	205	200	≤40	59,0
300	150	260	200	≤40	54,3
300	200	320	205	≤40	61,0
300	250	430	210	≤40	80,0
300	300	435	220	≤40	75,0

Дополнительно:

↑ Вернуться в начало стрaницы

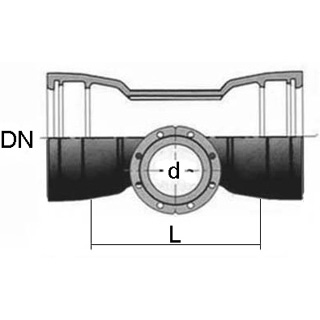

Тройник раструбный с фланцевым нижним выпуском

Артикул:1515

DN, (мм)	d, (мм)	L, (мм)	Н, (мм)
300	150	340	320
400	150	330	360
500	150	360	420
600	200	370	450
800	200	360	570
1000	200	380	630
1200	250	610	860

Дополнительно:

↑ Вернуться в начало стрaницы

Тройник раструбный с фланцевым ответвлением

Артикул:1509

DN, (мм)	d, (мм)	L, (мм)	Н, (мм)	Масса, (кг)
				PN 10	PN 16
50	50	170	150	13,5	13,5
65	50	191	165	16,5	16,5
65	65	191	165	18,1	18,1
80	40	170	155	10,8	10,8
80	50	170	160	11,4	11,4
80	65	170	160	13,4	13,4
80	80	170	165	12,8	12,9
100	40	190	170	12,6	12,6
100	50	190	170	13,2	13,2
100	65	190	170	-	-
100	80	170	175	14,5	14,5
100	100	190	180	15,8	15,8
125	40	170	185	16,0	16,0
125	50	195	185	18,0	18,0
125	65	150	189	-	-
125	80	170	190	17,9	18,0
125	100	195	195	19,3	19,3
125	125	225	200	21,6	21,6
150	40	170	195	19,2	19,2
150	50	170	200	19,9	19,9
150	80	170	205	21,3	21,3
150	100	195	210	22,7	22,7
150	150	255	220	27,4	27,4
200	40	175	230	26,7	26,7
200	80	175	235	28,6	28,6
200	100	200	240	30,4	30,4
200	125	255	250	33,8	33,8
200	150	255	250	36,1	36,1
200	200	315	260	42,2	41,7
250	80	180	265	37,9	37,9
250	100	200	270	39,7	39,7
250	150	260	280	46,3	46,3
250	200	315	290	42,9	42,9
250	250	375	300	61,0	60,5
300	80	180	295	47,2	47,2
300	100	205	300	50,0	50,0
300	150	260	310	57,0	57,0
300	200	320	320	65,0	65,0
300	250	430	330	72,8	72,6
300	300	435	340	83,6	83,1
350	80	205	325	70,0	70,0
350	100	205	330	59,3	59,3
350	150	325	340	90,0	90,0
350	200	325	350	77,2	76,7
350	250	495	370	98,0	98,0
350	300	495	370	110,0	110,0
350	350	495	380	106,0	109,6
400	80	185	355	67,8	67,8
400	100	210	360	71,4	71,4
400	150	270	370	81,4	81,4
400	200	325	380	91,1	90,6
400	250	440	390	130,0	130,0
400	300	440	400	113,5	113,5
400	350	560	405	150,0	153,0
400	400	560	420	135,6	140,6
500	80	215	415	103,0	104,0
500	100	215	420	104,0	104,0
500	150	330	430	126,0	126,0
500	200	330	440	127,9	127,9
500	250	450	450	157,0	156,0
500	300	450	460	156,7	155,7
500	350	565	470	182,0	188,0
500	400	565	480	182,5	188,5
500	500	680	500	212,1	227,1
600	80	340	475	163,0	163,0
600	100	340	480	164,0	164,0
600	150	340	490	166,0	166,0
600	200	340	500	168,0	168,5
600	250	570	510	224,0	224,0
600	300	570	520	230,0	230,0
600	350	570	530	233,0	236,0
600	400	570	540	233,3	239,3
600	500	800	550	303,0	317,0
600	600	800	580	308,7	335,7
700	100	345	510	250,0	250,0
700	150	345	520	262,0	262,0
700	200	345	525	225,3	225,3
700	250	365	535	272,0	271,0
700	300	575	540	327,0	327,0
700	400	575	555	286,7	292,7
700	500	925	570	432,0	446,0
700	600	925	585	457,0	481,0
700	700	925	600	381,0	396,0
800	100	350	570	325,0	325,0
800	150	303	580	316,0	316,0
800	200	350	585	316,9	316,9
800	250	360	585	350,0	349,0
800	300	580	600	417,0	417,0
800	400	580	615	405,4	411,4
800	500	1045	630	590,0	605,0
800	600	1045	645	579,0	606,0
800	800	1045	675	612,0	611,0
900	100	355	630	451,0	451,0
900	150	355	640	443,0	443,0
900	200	355	645	453,5	453,5
900	250	375	635	474,0	474,0
900	300	590	660	561,0	561,0
900	400	590	675	560,0	565,0
900	500	1170	690	813,0	827,0
900	600	1170	705	810,5	837,5
900	900	1170	750	921,0	969,0
1000	200	360	705	556,0	556,0
1000	250	400	705	520,0	519,0
1000	300	595	720	670,0	670,0
1000	400	595	735	679,5	685,0
1000	600	1290	765	1029,0	1056,0
1000	800	1290	795	1044,0	1063,0
1000	900	1290	810	1128,0	1147,0
1000	1000	1290	825	1098,0	1139,0
1200	200	375	825	828,8	828,8
1200	250	810	875	950,0	950,0
1200	400	605	855	989,0	995,0
1200	600	1525	855	1595,5	1621,5
1200	1000	1275	920	1359,0	1361,0
1200	1200	1525	975	1718,5	1783,5

Дополнительно:

↑ Вернуться в начало стрaницы

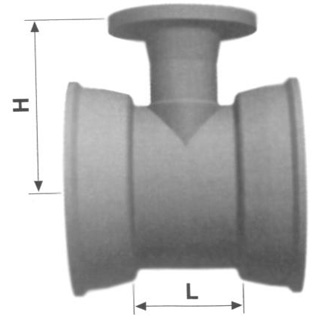

Тройник с усиленным раструбом и фланцевым ответвлением



DN, (мм)	d, (мм)	L, (мм)	Н, (мм)	Масса, (кг)
				PN 10	PN 16	PN 25
60	40	154	141	9,4	9,4	9,4
60	60	154	161	10,3	10,3	9,9
80	40	145	149	11,4	11,4	11,4
80	60	145	169	12,3	12,3	11,9
80	65	145	174	12,8	12,8	12,9
80	80	183	165	13,9	13,*9	13,9
100	40	150	161	13,2	13,2	13,2
100	60	150	181	14,1	14,1	13,7
100	65	150	186	14,6	14,6	14,7
100	80	185	177	15,8	15,8	15,8
100	100	210	180	17,2	17,2	17,7
125	40	150	164	15,2	15,2	15,2
125	60	150	184	16,1	16,1	15,7
125	65	150	189	16,6	16,6	16,7
125	80	165	195	17,7	17,7	17,7
125	100	190	200	19,5	19,5	20,0
125	125	267	200	23,0	23,0	24,0
150	40	154	176	18,9	18,9	18,9
150	60	154	196	19,8	19,8	19,4
150	65	154	201	20,5	20,5	20,5
150	80	165	210	21,5	21,5	21,5
150	100	190	215	23,0	23,0	23,5
150	125	220	210	25,5	25,5	26,5
150	150	305	220	30,5	30,5	31,5
200	40	159	209	25,5	25,5	25,5
200	60	159	229	26,5	26,5	26,0
200	65	159	234	27,0	27,0	27,0
200	80	170	240	28,0	28,0	28,0
200	100	195	245	30,0	30,0	30,5
200	125	220	240	33,0	33,0	33,5
200	150	250	245	36,0	36,0	37,0
200	200	360	260	45,5	45,0	47,0
250	60	164	272	39,0	39,0	39,0
250	65	164	272	40,0	40,0	40,0
250	80	234	250	45,0	45,0	45,0
250	100	204	270	32,5	32,5	33,0
250	150	251	280	51,0	51,0	52,0
250	200	344	290	62,0	61,0	63,0
250	250	404	300	72,0	72,0	75,0
300	60	237	297	57,0	57,0	57,0
300	65	237	297	58,0	58,0	58,0
300	80	237	298	58,0	58,0	58,0
300	100	210	300	40,0	40,0	40,5
300	150	347	310	72,0	72,0	73,0
300	200	347	320	77,0	77,0	78,0
300	250	467	305	92,0	92,0	95,0
300	300	467	340	101,0	101,0	104,0
350	60	149	322	61	61	61
350	65	149	322	62	62	62
350	80	195	310	70	70	70
350	100	195	330	71	71	71
350	150	315	340	85	85	86
350	200	315	350	90	89	91
350	250	369	360	102	102	105
350	300	485	370	109	110	116
350	350	485	380	129	130	136
400	80	195	340	83	83	83
400	100	195	360	84	84	84
400	150	315	370	100	100	101
400	200	315	380	105	104	106
400	250	429	390	125	124	127
400	300	429	400	133	132	136
400	400	545	420	162	167	176
450	100	315	390	119	119	119
450	150	315	400	122	122	123
450	200	315	410	126	126	128
450	250	602	420	175	175	177
450	300	602	430	182	182	185
450	400	602	450	199	203	212
450	450	602	460	208	213	223
500	100	210	420	126	126	126
500	150	325	430	150	150	151
500	200	325	440	154	154	155
500	250	443	450	179	179	182
500	300	443	460	187	187	190
500	400	555	480	221	226	235
500	500	675	500	264	277	283
600	100	335	500	189	189	190
600	200	335	500	199	199	200
600	300	447	520	235	235	238
600	400	565	540	278	282	291
600	600	795	580	380	405	408
700	150	365	520	262	262	263
700	200	365	525	266	266	267
700	250	365	535	272	271	274
700	400	585	555	347	351	360
700	600	915	585	474	499	502
700	700	915	600	491	499	527
800	150	361	580	330	330	331
800	200	361	585	333	333	335
800	250	361	585	339	339	342
800	400	581	615	429	433	442
800	600	1021	645	615	640	643
800	800	1021	675	661	672	713
900	200	375	645	419	419	420
900	250	375	635	464	464	467
900	400	595	675	530	535	544
900	600	1145	705	797	822	825
900	900	1145	750	865	876	924
1000	150	385	705	451	451	452
1000	200	385	705	453	452	454
1000	250	385	705	454	453	456
1000	300	605	720	574	573	578
1000	400	605	735	582	587	596
1000	600	1265	765	950	975	977
1000	1000	1265	825	1058	1080	1143
1100	200	836	883	1002	1002	1003
1100	250	836	875	1024	1024	1026
1100	300	836	840	1005	1004	1008
1100	400	836	835	1007	1011	1020
1100	600	836	865	1027	1052	1055
1100	700	1261	900	1295	1308	1336
1100	800	1261	915	1341
1100	900	1261	930	1383	1403	1451
1100	1000	1261	920	1433
1100	1100	1496	907	1621	1651	1739
1200	200	836	883	946	946	947
1200	250	840	875	968	968	971
1200	300	840	840	949	948	952
1200	400	840	835	951	955	964
1200	600	840	865	971	996	999
1200	700	1275	900	1318	1330	1358
1200	800	1275	915	1364
1200	900	1275	930	1406	1425	1473
1200	1000	1275	920	1426
1200	1100	1510	907	1644	1673	1761
1200	1200	1510	950	1703	1760	1837

Дополнительно:

↑ Вернуться в начало стрaницы

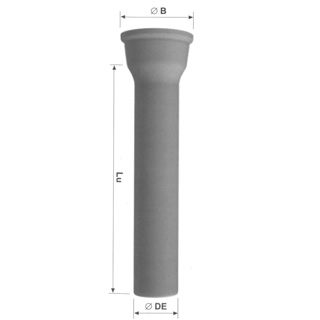

Труба чугунная К9 с соединением Standart



DN, (мм)	Рабочая длина Lu, (м)	Гладкий конец трубы ØDE, (мм)	Раструб ØВ, (мм)	Средняя метрическая масса, (кг/м)	Соединение
60	6	77	145	11,5	STD
80	6	98	168	15,0
100	6	118	189	18,5
125	6	144	216	23,0
150	6	170	243	27,5
200	6	222	296	37,0
250	6	274	353	48,0
300	6	326	410	61,0
350	6	378	465	80,5
400	6	429	517	95,5
450	6	480	575	113
500	6	532	630	131
600	6	635	739	170
700	7	738	863	218
800	7	842	974	267
900	7	945	1082	320
1000	7 и 8,27	1048	1191	378
1100	8,27	1151	1300	441
1200	8,26	1255	1412	506
1400	8,19	1462	1592	694
1500	8,18	1565	1710	779
1600	8,18	1668	1816	868
1800	8,17	1875	2032	1058
2000	8,13	2082	2253	1262

Дополнительно:

↑ Вернуться в начало стрaницы

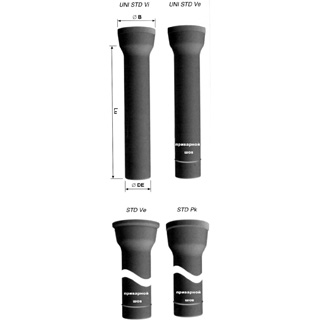

Труба чугунная К9 с усиленным раструбом



DN, (мм)	Рабочая длина Lu, (м)	Гладкий конец трубы ØDE, (мм)	Раструб ØВ, (мм)	Средняя метрическая масса, (кг/м)	Соединение
60	6	77	145	9,8	UNI STD Vi (зубья и двухкамерный раструб) STD Ve (шов и контрфланец) UNI STD Ve (шов и двухкамерный раструб)
80	6	98	168	12,7
100	6	118	189	15,5
125	6	144	216	19,2
150	6	170	243	23,6
200	6	222	296	33,1
250	6	274	353	43,5
300	6	326	410	55
350	6	378	463	82
400	6	429	510	99
450	6	480	570	115
500	6	532	625	135
600	6	635	740	185
700	7	738	863	218
800	7	842	974	267
900	7	945	1082	320
1000	7	1048	1191	378
1000	8,27	1048	1191	378
1100	8,27	1151	1300	441
1200	8,26	1255	1412	506
1400	8,14	1462	1620	694	SYD Pk (шов и двухкамерный фланец)

Дополнительно:

↑ Вернуться в начало стрaницы
