Чугунные фасонные части для ПЭ

Материал — ковкий чугун (GGG 400) с эпоксидным покрытием. Болты — нержавеющая сталь.

Преимущества:

• устойчивы к растягивающим нагрузкам;
• минимальное усилие для ввода трубы в раструб и легкий демонтаж;
• система фиксации трубы независима от системы герметизации и достигается путем затягивания прижимного кольца.

Область применения фланцев:

• прокладка напорных ПЭ (ПЭ 80/100) и ПВХ трубопроводов водоснабжения.

Свернуть описания Развернуть описания

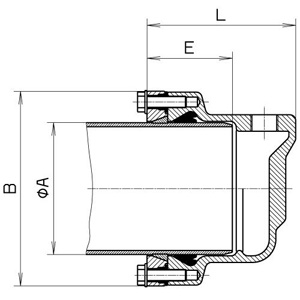

Заглушка

Артикул:8075

Диаметр трубы А, (мм)	L, (мм)	E, (мм)	B, (мм)	Вес, (кг)
63	106	80	124	2,7
75	138	82	138	3,2
90	141	85	152	4,5
110	159	85	172	5,8
125	162	87	193	6,1
140	169	93	210	7,4
160	180	105	236	8,6
180	192	113	258	11,7
200	203	125	284	14,5
225	207	128	314	16,5
250	225	145	347	20,5
280	228	148	376	25,0
315	254	174	422	33,5

Дополнительно:

↑ Вернуться в начало стрaницы

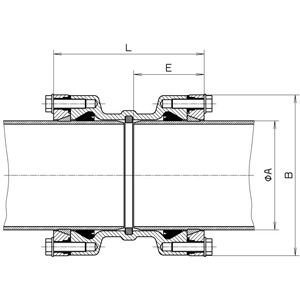

Муфта

Артикул:0430

Диаметр трубы А, (мм)	L, (мм)	Е, (мм)	В, (мм)	Вес, (кг)
63	171	80	124	3,2
75	175	82	138	4,0
90	181	85	152	5,4
110	181	85	172	6,4
125	185	87	193	7,8
140	197	93	210	9,0
160	221	105	236	12,0
180	241	113	258	14,5
200	261	125	284	21,5
225	265	128	314	26,0
250	300	145	347	33,0
280	306	148	376	38,5
315	358	174	422	58,5
355	464	237	472	96,0

Дополнительно:

↑ Вернуться в начало стрaницы

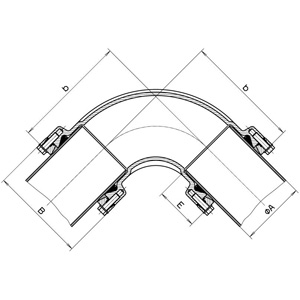

Отвод

Артикул:8535 — 90° | 8545 — 45° | 8555 — 30° | 8557 — 11°

Диаметр трубы А, (мм)	b, (мм)				Е, (мм)	В, (мм)	Вес, (кг)
	90°	45°	30°	11°			90°	45°	30°	11°
63	153	112			80	124	4,2	3,7
75	170	120			82	138	5,5	4,5
90	188	129	115	98	85	152	7,1	6,4	6,0	5,7
110	213	140	122	100	85	172	9,2	7,5	7,3	6,6
125	240	153			87	193	11,7	9,9
140	246	159			93	210	15,0	12,3
160	283	181	155		105	236	19,6	16,2	16,0
180	293	191			113	258	24,0	19,5
200	353	221			125	284	37,5	30,0
225	355	224			128	314	43,0	39,0
250	427	263			145	347	57,0	43,5
280	430	266			148	376	69,0	55,0
315	506	313			174	422	101,0	67,0

Дополнительно:

↑ Вернуться в начало стрaницы

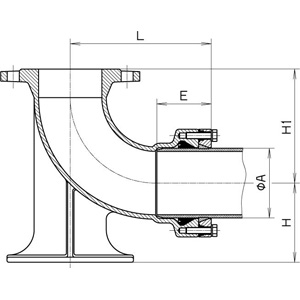

Пожарная подставка

Артикул:5045

DN, (мм)	Диаметр трубы А, (мм)	А, (мм)	Е, (мм)	Н, (мм)	Н1, (мм)	Вес, (кг)
80	90	210	85	110	165	12,7
100	110	223	85	125	180	16,0

Дополнительно:

↑ Вернуться в начало стрaницы

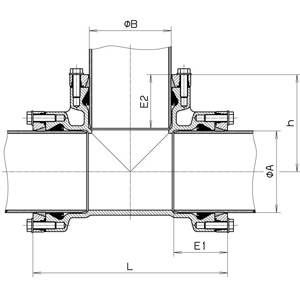

Тройник раструб-фланец

Артикул:8515

Диаметр трубы А, (мм)	Диаметр трубы B, (мм)	L, (мм)	E1, (мм)	E2, (мм)	h, (мм)	Вес, (кг)
63	63	236	83	83	118	6,0
75	75	250	85	85	125	7,7
90	90	268	85	85	134	9,0
110	63	240	85	80	140	7,7
	90	270	85	85	145	8,9
	110	290	85	85	145	9,2
125	90	274	87	85	150	10,4
	110	294	97	85	150	10,7
	125	306	90	90	153	15,0
140	90	288	93	85	157,5	12,2
	110	305	93	85	160	12,5
	140	344	96	96	167	19,0
160	90	310	105	85	170	14,0
	110	330	105	85	170	14,5
	160	380	105	105	190	16,5
180	125	360	113	87	180	24,0
	180	415	113	113	207,5	29,0
200	200	460	128	128	230	35,0
225	90	356	128	85	200	29,5
	110	376	128	128	200	30,0
	225	488	130	130	244	55,0

Дополнительно:

↑ Вернуться в начало стрaницы

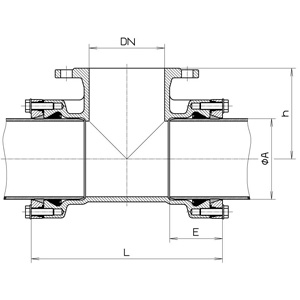

Тройник раструбный

Артикул:8525

Диаметр трубы, А, (мм)	DN, (мм)	L, (мм)	Е, (мм)	h, (мм)	Вес, (кг)
63	50	236	83	100	8,0
75	65	250	85	110	9,0
90	80	268	85	140	11,0
110	50	240	85	150	10,0
	80	270	85	150	11,5
	100	290	85	150	12,0
125	80	274	87	160	14,0
	100	294	87	160	14,0
140	80	288	93	170	15,0
	100	308	93	170	15,5
	125	334	93	170	16,0
160	80	300	105	180	16,5
	100	320	105	180	17,0
	150	380	105	180	20,0
180	80	310	113	200	23,0
	150	415	113	200	31,0
200	200	480	130	220	47,0
225	80	356	130	220	33,5
	100	376	130	220	33,0
	200	488	130	230	55,0

Дополнительно:
