Хомуты ответвительные

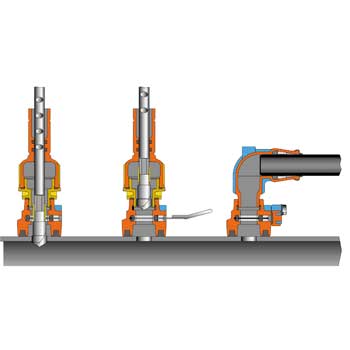

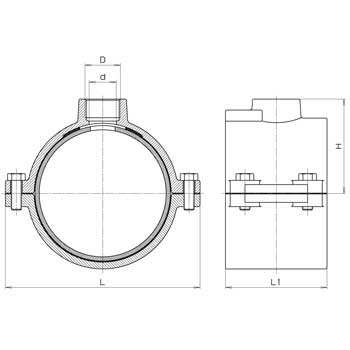

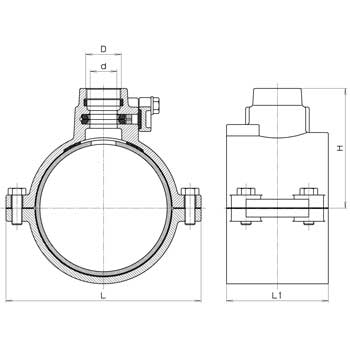

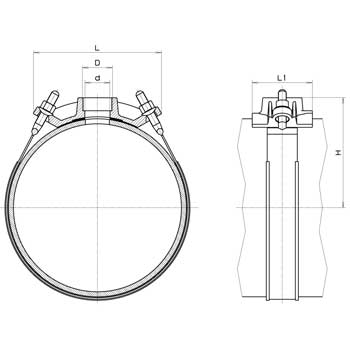

Диаметр трубы, (мм)	D	d Ø	Н, (мм)	L , (мм)	L1, (мм)	Масса, (кг)
125	1"	27	167	192	120	4,8
	1 ¼"	31	170			5,5
	1 ½"	37	180			5,8
	2"	42	183			5,8
140	1"	27	174	208	120	5,4
	1 ¼"	31	177			5,9
	1 ½"	37	188			6,2
	2"	42	191			6,2
225	1"	27	219	310	120	10,5
	1 ¼"	31	222			11,0
	1 ½"	37	232			11,3
	2"	42	235			12,0

Дополнительно:

Диаметр трубы, (мм)	D ISO 228	d Ø	Н, (мм)	L, (мм)	L1, (мм)	Масса, (кг)
40	1"	27	42	98	70	0,95
50	1"	27	56	110	80	1,20
63	1"	27	57	124	100	1,80
	1 ¼"	33	62			2,00
	1 ½"	40	62			1,90
	2"	40	68			2,10
75	1"	27	63	135	110	2,15
	1 ¼"	33	68			2,25
	1 ½"	40	68			2,20
	2"	50	73			2,30
90	1"	27	71	150	110	2,60
	1 ¼"	33	75			2,70
	1 ½"	40	75			2,60
	2"	50	80			2,70
110	1"	27	81	170	120	3,60
	1 ¼"	33	85			3,60
	1 ½"	40	85			3,80
	2"	50	90			3,60
125	1"	27	87	192	120	3,70
	1 ¼"	33	93			3,70
	1 ½"	40	93			4,15
	2"	50	98			4,10
140	1"	27	96	208	120	4,40
	1 ¼"	33	100			4,30
	1 ½"	40	100			4,60
	2"	50	106			4,50
160	1"	27	106	230	120	5,90
	1 ¼"	33	111			6,10
	1 ½"	40	111			6,30
	2"	50	116			6,20
180	1"	27	125	262	120	8,00
	1 ¼"	33	125			8,00
	1 ½"	40	127			8,10
	2"	50	127			8,10
200	1"	30	132	282	120	8,10
	1 ¼"	33	132			7,80
	1 ½"	40	137			8,30
	2"	50	137			8,10
225	1"	27	143	310	120	9,10
	1 ¼"	33	145			9,40
	1 ½"	40	145			9,70
	2"	50	150			9,60
250	1"	27	156	347	180	11,00
	1 ¼"	33	156			11,30
	1 ½"	40	163			11,50
	2"	50	163			12,00
280	1"*	27	176	204	120	3,80
	1 ¼"*	38	176			3,60
	1 ½"*	44	176			3,60
	2"*	50	176			3,30
	2"	51	178	377	180	14,20
315	1"*	27	196	200	120	3,80
	1 ¼"*	38	196			3,80
	1 ½"*	44	196			3,75
	2"*	50	196			3,55
	2"	51	196	408	180	16,70
400	1 ½"*	40	243	270	120	4,90
	2"*	50	243			4,90
450	1 ½"*	40	268	235	120	4,60
	2"*	50	268			4,60
500	1 ½"*	40	292	255	120	4,90
	2"*	50	292			4,90

---

* диаметр трубы 280 — 500 мм в виде хомута с седлом. Этот тип врезных хомутов применим для ПЭ труб класса SDR 11 и более высоких классов

Для ПЭ и ПВХ труб

Дополнительно:

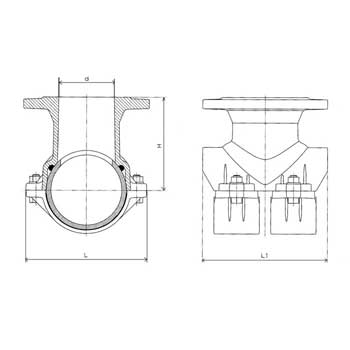

Диаметр трубы, (мм)	Фланец DN	d Ø	Н, (мм)	L, (мм)	L1, (мм)	Масса, (кг)
110	80	80	150	182	180	8,30
140	80	80	166	212	220	10,2
	100	100	166	212	220	10,9
160	80	80	176	234	220	10,1
	100	100	176	234	220	11,0
180	80	80	186	254	220	9,0
	100	100	186	254	220	12,2
200	80	80	191	270	220	11,8
	100	100	191	270	220	13,8
225	80	80	206	301	220	14,0
	100	100	206	301	220	16,0
250	80	80	221	347	220	14,7
280	150	150	239	374	285	21,0
315	150	150	257	409	285	24,5

---

Для ПЭ и ПВХ труб

Дополнительно:

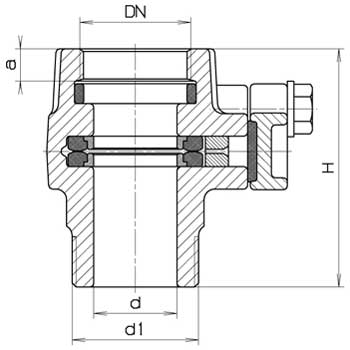

DN ISO 2	d1 EN10226-1	Н, (мм)	a , (мм)	d Ø, (мм)	Масса, (кг)
1"	1 ¼"	85	10	27	1,1
1 ¼"	1 ½"	90	12	31	1,3
1 ½"	2"	95	12	37	1,7
2"	2"	100	15	42	1,8

Дополнительно:

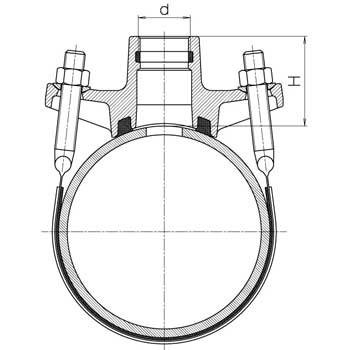

Резьба на подключении d		Условный проход / DN, (мм)
		50	65	80	100	125	150	200	250	300	350	400
1"	Масса, (кг)	2,1	2,1	2,6	2,7	3,1	3,2	4,0	4,6	4,7
	Н, (мм)	67	68	69	69	70	70	80	82	82
1 ¼"	Масса, (кг)	2,1	2,1	2,7	2,7	3,2	3,3	4,1	4,7	4,7
	Н, (мм)	70	71	72	72	73	73	80	82	82
1 ½"	Масса, (кг)			3,0	3,0	3,6	3,7	4,3	4,9	4,9	6,6
	Н, (мм)			73	73	74	74	80	82	82	78
2"	Масса, (кг)			3,1	3,1	3,8	3,8	4,6	5,3	5,4	6,4	6,6
	Н, (мм)			78	78	78	78	81	83	83	78	78

---

Дополнительно:

Диаметр трубы, (мм)	D	d Ø	Н, (мм)	L , (мм)	L1, (мм)	Масса, (кг)
63	1"	28	84	124	100	2,5
	1 ¼"	32	87			2,4
75	1"	28	91	135	110	2,8
	1 ¼"	32	94			2,6
	1 ½"	43	91			3,3
	2"	43	95			3,0
90	¾"	24	100	150	110	3,0
	1"	28	100			3,0
	1 ¼"	32	103			2,5
	1 ½"	43	101			3,6
	2"	43	105			3,4
110	1"	28	110	170	120	3,6
	1 ¼"	32	113			3,6
	1 ½"	43	113			4,3
	2"	43	117			4,0
160	1"	28	138	230	120	5,5
	1 ¼"	32	141			5,4
	1 ½"	43	140			5,6
	2"	43	145			5,6

---

Для ПЭ и ПВХ труб

Дополнительно:

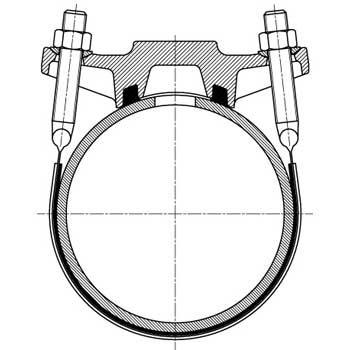

Условный проход	65	80	100	125	150	200	350	600
Масса, (кг)	2,6	2,7	2,7	3,5	3,6	4,3	6,5	10,0

---

Для чугунных, стальных и асбестоцементных труб. Предназначен для закрывания просверленных отверстий макс. до Ø 40 мм

Дополнительно:

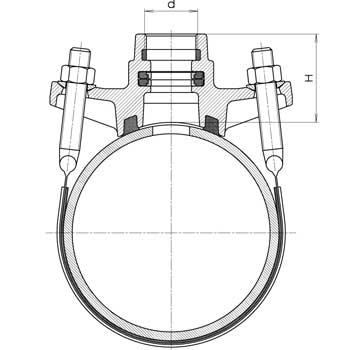

Подключение d		Условный проход / DN, (мм)
		50	65	80	100	125	150	200	250	300	350	400
1"	Масса, (кг)	2,3	2,2	2,4	2,5	3,3	3,4	3,9	4,6	4,7
	Н, (мм)	64	64	61	61	78	78	86	89	89
1 ¼"	Масса, (кг)	2,3	2,2	2,4	2,5	3,4	3,5	4,1	4,6	4,7
	Н, (мм)	64	64	61	61	78	78	86	89	89
1 ½"	Масса, (кг)			2,4	2,5	3,6	3,6	4,2	4,8	4,9
	Н, (мм)			57	57	78	78	86	89	89
2"	Масса, (кг)			2,45	2,5	3,8	3,9	4,4	5,0	5,1	6,4	6,6
	Н, (мм)			57	57	78	78	86	89	89	74*	74*
2 ½"	Масса, (кг)						5,3	5,7
	Н, (мм)						54*	56*
3"	Масса, (кг)						5,4		5,9	6,0
	Н, (мм)						54*		56*	56*

---

* Модель с двумя хомутами

Для чугунных, стальных и асбестоцементных труб

Дополнительно:

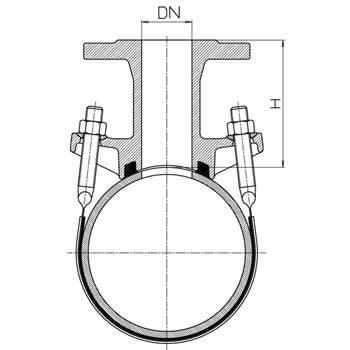

Фланец DN, (мм)		Условный проход / DN, (мм)
		80	100	125	150	200	250	300	350	400	450	500	600
40	Масса, (кг)	6,6	6,6	6,8	6,9	7,7
	Н, (мм)	114	114	126	126	145
50	Масса, (кг)	6,6	6,6	6,8	6,9	7,7	7,9	8,0
	Н, (мм)	114	114	126	126	145	153	153
80	Масса, (кг)				8,8	10,0	10,4	10,5	11,0	12,2	12,3	12,5	11,8
	Н, (мм)				135	150	147	147	146	146	146	146	146
100	Масса, (кг)				10,3	10,1	11,6	11,7	12,5	12,7	12,8	12,9	13,3
	Н, (мм)				140	155	158	158	165	165	165	165	165
150	Масса, (кг)									27,5	28,0	29,0	30,5
	Н, (мм)									186	186	186	186

---

Для чугунных, стальных и асбестоцементных труб
