Колодцы Ø1000

Свернуть описания Развернуть описания

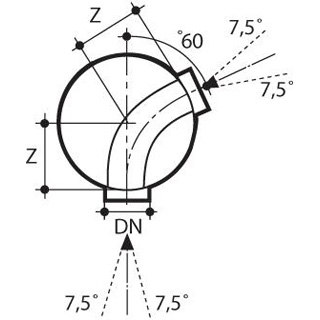

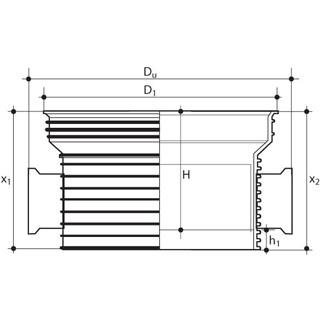

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Пропускная лотковая часть, 60°

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632090	60	1100	1194	604	97	479	603	603	68
250	223632590	60	1100	1210	604	97	459	592	592	70
315	223633290	60	1100	1224	604	97	455	600	600	72

↑ Вернуться в начало стрaницы

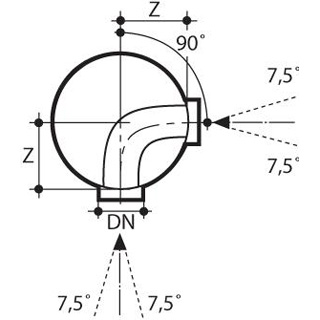

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Пропускная лотковая часть, 90°

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632414	90	1100	1194	604	97	479	603	603	68
250	223632424	90	1100	1210	604	97	459	592	592	70
315	223632434	90	1100	1224	604	97	455	600	600	72

↑ Вернуться в начало стрaницы

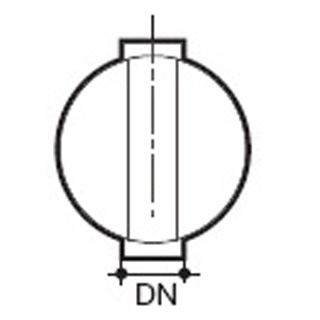

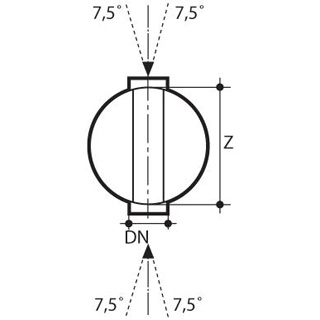

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Пропускная лотковая часть, 0°

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632411	0	1100	1194	604	97	958	603	596	68
250	223632421	0	1100	1210	604	97	917	592	583	70
315	223632431	0	1100	1224	604	97	910	603	589	72

↑ Вернуться в начало стрaницы

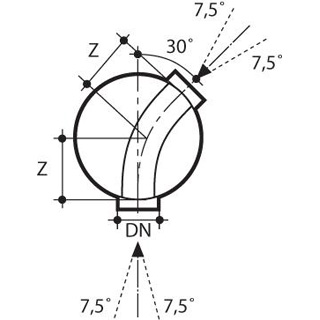

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Пропускная лотковая часть, 30°

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632412	30	1100	1194	604	97	479	603	603	68
250	223632422	30	1100	1210	604	97	459	592	592	70
315	223632432	30	1100	1224	604	97	455	600	600	72

↑ Вернуться в начало стрaницы

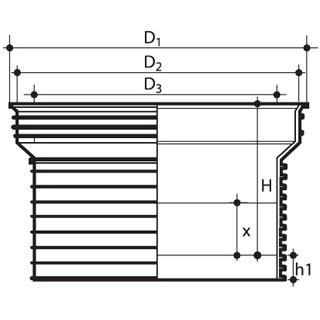

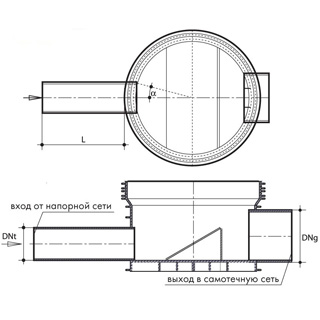

Днище расширительного колодца Tegra 1000

D_Nt, (мм)	D_Ng, (мм)	Артикул	D₁, (мм)	D₂, (мм)	D₃, (мм)	Н, (мм)	h₁, (мм)	х, (мм)	L, (мм)
50	160	223673412	1100	1000	935	604	97	250	770
63	160	223673414	1100	1000	935	604	97	250	770
75	200	223673818	1100	1000	935	604	97	250	770
90	200	223673822	1100	1000	935	604	97	250	770
110	250	223674224	1100	1000	935	604	97	250	770
125	250	223674228	1100	1000	935	604	97	250	770
110	315	223674624	1100	1000	935	604	97	250	770
125	315	223674628	1100	1000	935	604	97	250	770
160	315	223674634	1100	1000	935	604	97	250	770

↑ Вернуться в начало стрaницы

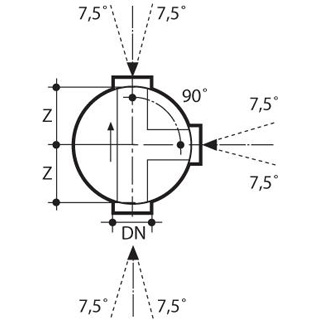

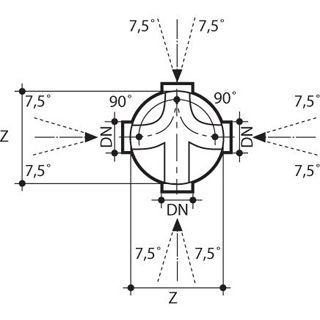

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Сборная лотковая часть с левым и правым притоками

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632415	90	1100	1194	604	97	956	603	596	72
250	223632425	90	1100	1210	604	97	917	592	583	75
315	223632435	90	1100	1224	604	97	910	600	589	78

↑ Вернуться в начало стрaницы

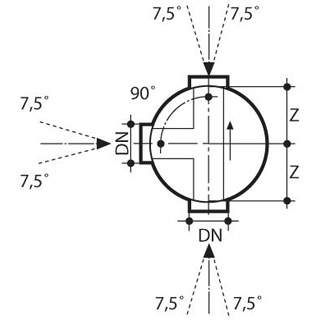

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Соединительная лотковая часть с левым притоком

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632417	90	1100	1194	604	97	479	603	596	70
250	223632427	90	1100	1210	604	97	459	592	583	73
315	223632437	90	1100	1224	604	97	455	600	589	75

↑ Вернуться в начало стрaницы

Днище с лотковой частью и регулируемым раструбом Tegra 1000. Соединительная лотковая часть с правым притоком

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D_u, (мм)	Н, (мм)	h₁, (мм)	Z, (мм)	X₁, (мм)	X₂, (мм)	Вес, (кг)
200	223632416	90	1100	1194	604	97	479	603	596	70
250	223632426	90	1100	1210	604	97	459	592	583	73
315	223632436	90	1100	1224	604	97	455	600	589	75

↑ Вернуться в начало стрaницы

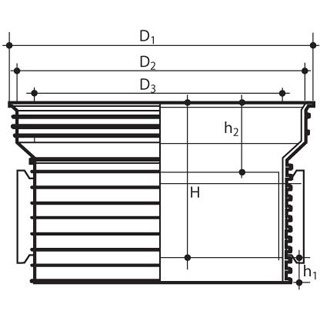

Днище с лотковой частью Tegra 1000 глухое

D_N, (мм)	Артикул	D₁, (мм)	D₂, (мм)	D₃, (мм)	Н, (мм)	h₁, (мм)	h₂, (мм)	Вес, (кг)
-	223639980	1100	1000	935	604	97	214	56
-	223639880	1100	1000	935	925	91	214	59

↑ Вернуться в начало стрaницы

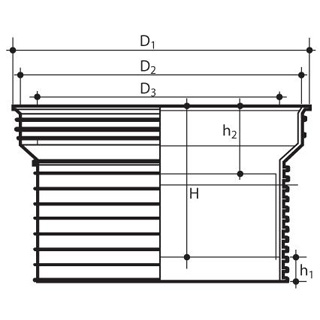

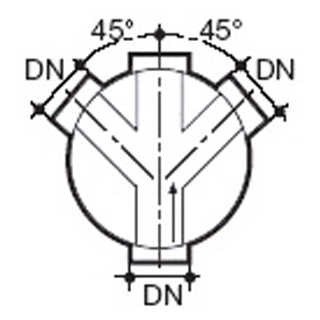

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Соединительная лотковая часть (правый и левый приток)

D_N, (мм)	Артикул	а (˚)	D₁, (мм)	D₂, (мм)	D₃, (мм)	Н, (мм)	h₁, (мм)	h₂, (мм)	Вес, (кг)
160	223631650	45	1100	1000	935	412	53	214	51
200	223632050	45	1100	1000	935	450	71	214	54
315	223633250	45	1100	1000	935	552	80	214	68

↑ Вернуться в начало стрaницы

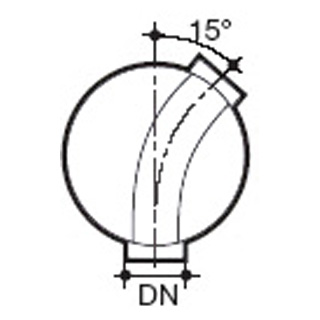

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Пропускная лотковая часть, 15°

D_N, мм	Артикул	а (˚)	D₁, мм	D₂, мм	D₃, мм	Н, мм	h₁, мм	h₂, мм	Вес, кг
200	223632010	15	1100	1000	935	450	71	214	54
315	223633210	15	1100	1000	935	552	80	214	68

↑ Вернуться в начало стрaницы

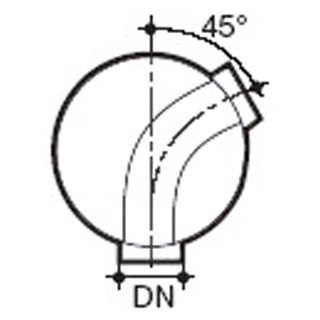

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Пропускная лотковая часть, 45°

D_N, мм	Артикул	а (˚)	D₁, мм	D₂, мм	D₃, мм	Н, мм	h₁, мм	h₂, мм	Вес, кг
200	223632030	45	1100	1000	935	450	71	214	54
315	223633230	45	1100	1000	935	552	80	214	68

↑ Вернуться в начало стрaницы

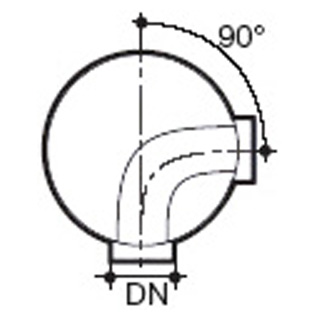

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Пропускная лотковая часть, 90°

Артикул:223632040

D_N, мм	а (˚)	D₁, мм	D₂, мм	D₃, мм	Н, мм	h₁, мм	h₂, мм	Вес, кг
200	90	1100	1000	935	450	71	214	54

↑ Вернуться в начало стрaницы

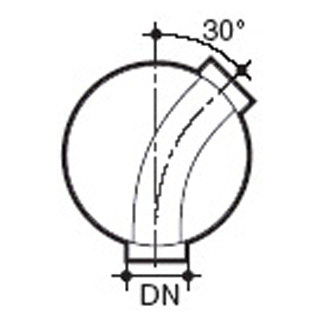

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Пропускная лотковая часть, 30°

D_N, мм	Артикул	а (˚)	D₁, мм	D₂, мм	D₃, мм	Н, мм	h₁, мм	h₂, мм	Вес, кг
200	223632020	30	1100	1000	935	450	71	214	54
315	223633220	30	1100	1000	935	552	80	214	68

↑ Вернуться в начало стрaницы

Днище с лотковой частью и нерегулируемым раструбом Tegra 1000. Пропускная лотковая часть, 0°

D_N, мм	Артикул	а (˚)	D₁, мм	D₂, мм	D₃, мм	Н, мм	h₁, мм	h₂, мм	Вес, кг
160	223631600	0	1100	1000	935	412	53	214	51
200	223632000	0	1100	1000	935	450	71	214	54
250	223632500	0	1100	1000	935	500	78	214	60
315	223633200	0	1100	1000	935	552	80	214	68
400	223634000	0	1100	1000	935	604	97	214	72

↑ Вернуться в начало стрaницы

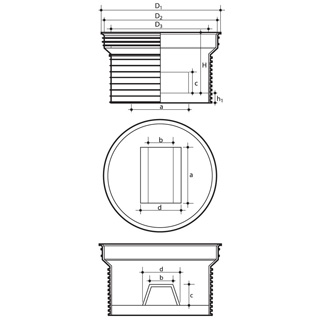

Глухое основание колодца Tegra 1000 с монтажной площадкой

Артикул:223612001

D_N, (мм)	D₁, (мм)	D₂, (мм)	D₃, (мм)	Н, (мм)	h₁,(мм)	a, (мм)	b, (мм)	c, (мм)	d, (мм)
1000	1100	1000	935	604	97	500	160	200	250

↑ Вернуться в начало стрaницы

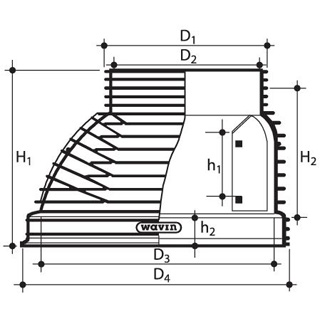

Коническая горловина Tegra 1000

Артикул:223640748

Размер, мм	D₁, мм	D₂, мм	D₃, мм	D₄, мм	Н₁, мм	Н₂, мм	h₁, мм	h₂, мм	Вес, кг
1000/600	695	638	1000	1180	770	560	250	133	39

↑ Вернуться в начало стрaницы

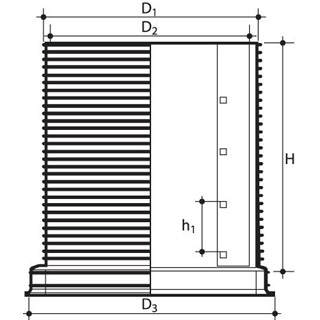

Удлинитель колодца (средняя часть) Tegra 1000

Н, (мм)	Артикул	D₁, (мм)	D₂, (мм)	D₃, (мм)	h₁, (мм)	Вес, (кг)
250	223640337	1100	1000	1180	250	21
500	223640537	1100	1000	1180	250	38
750	223640837	1100	1000	1180	250	54
1000	223641037	1100	1000	1180	250	71

↑ Вернуться в начало стрaницы

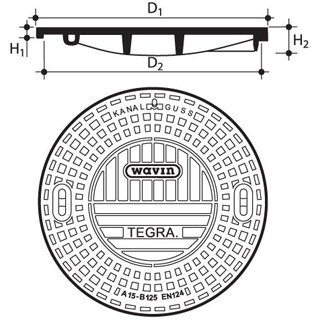

Крышка чугунная А15 (1,5 т) Tegra 1000

Артикул:283682610

Для установки без разгрузочного кольца непосредственно на горловину колодца

Класс люка	D₁, (мм)	D₂, (мм)	H₁, (мм)	Н₂, (мм)
А15-DN700	690	635	26	56

↑ Вернуться в начало стрaницы

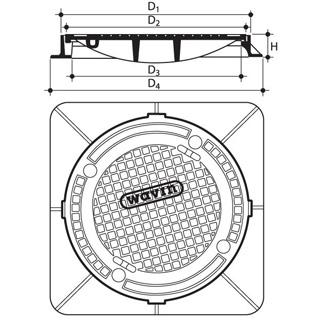

Люк чугунный или с бетонным заполнением Tegra 1000

Для установки с разгрузочным кольцом

Класс люка	Артикул	D₁, (мм)	D₂, (мм)	D₃, (мм)	D₄, (мм)	Н, (мм)
А15	283687610	670	648	605	760х760	80
B125	283687810	670	648	605	760х760	80
C250	283687310	670	648	605	760х760	80
D400	283687410	707	648	610	800х800	140

↑ Вернуться в начало стрaницы

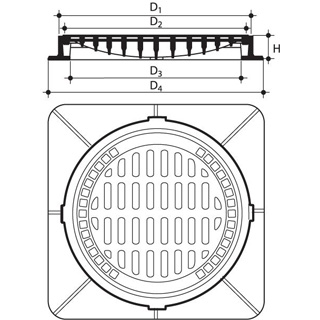

Дождеприемник чугунный Tegra 1000

Для установки с разгрузочным кольцом

Класс люка	Артикул	D₁, (мм)	D₂, (мм)	D₃, (мм)	D₄, (мм)	Н, (мм)
B125	283687800	670	648	605	760х760	80
C250	283687300	670	648	605	760х760	80
D400	283687400	707	648	610	800х800	140

↑ Вернуться в начало стрaницы

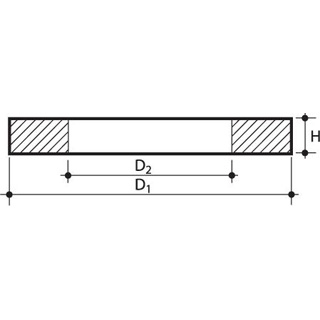

Кольцо бетонное разгрузочное Tegra 1000 для чугунных люков

Артикул:283680169

Размер, мм	D₁, (мм)	D₂, (мм)	Н, (мм)
1100/700	1100	700	150

↑ Вернуться в начало стрaницы

Муфта, устанавливаемая по месту (in-situ)

D_y, (мм)	Артикул	D_u, (мм)
90	293740993	127
110	293741193	127
160	293741693	177
200	293742097	228

↑ Вернуться в начало стрaницы

Направляющая фрезы

Артикул:283631068

Размер, (мм)

35-105

↑ Вернуться в начало стрaницы

Прокладка, устанавливаемая по месту

D_N, (мм)	Артикул	D_y, (мм)	D_u, (мм)
40/51	293740497	40	51
50/60	293740597	50	60
63/70	293740797	63	70

↑ Вернуться в начало стрaницы

Торцевая фреза для муфт, устанавливаемых по месту

D_N, (мм)	Артикул	F₁, (мм)
110	283631163	127
160	283631663	177
200	283632068	228

↑ Вернуться в начало стрaницы

Торцевая фреза для прокладки, устанавливаемой по месту

D_N, (мм)	Артикул	F₁, (мм)
110	283631163	127
160	283631663	177
200	283632068	228

↑ Вернуться в начало стрaницы

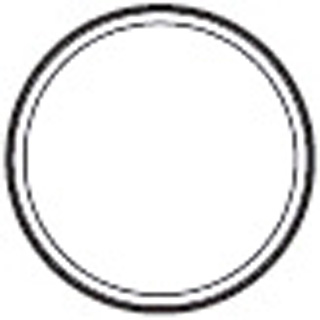

Уплотнительное резиновое кольцо

D_N, мм	Артикул
1000	283626439
600	283626049
