Соединительные безнапорные ПП детали

Свернуть описания Развернуть описания

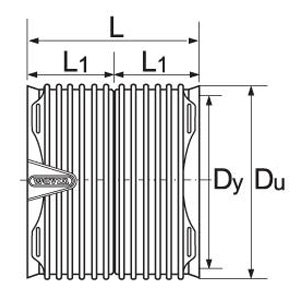

Муфта двухраструбная Wavin X-Stream

D_N, мм	Артикул	D_y, мм	D_u, мм	L, мм	L₁, мм
100	23142057	111	125	140	70
150	23154057	170	201	202	99
200	23160057	225	252	255	126
250	23164057	282	312	294	145
300	23168057	338	371	329	163
400	23176057	450	492	406	200
450	23180057	514	562	446	220
500	23182057	573	654	500	247
600	23186057	685	751	596	295
800	23194057	895	985	728	347

↑ Вернуться в начало стрaницы

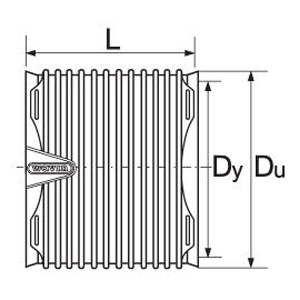

Муфта ремонтная Wavin X-Stream

D_N, мм	Артикул	D_y, мм	D_u, мм	L, мм
100	23142067	111	125	140
150	23154067	170	201	202
200	23160067	225	252	255
250	23164067	282	312	294
300	23168067	338	371	329
400	23176067	450	492	406
450	23180067	514	562	446
500	23182067	573	654	500
600	23186067	685	751	596
800	23194067	895	985	703

↑ Вернуться в начало стрaницы

Отвод 15° Wavin X-Stream

D_N, мм	Артикул	D_y, мм	D_u, мм	L, мм	Z₁, мм
100	23142087	111	125	-	95
150	23154087	170	201	282	131
200	23160087	225	252	332	153
250	23164087	282	312	430	212
300	23168087	338	371	497	214
400	23176087	450	492	575	259
450	23180087	514	562	638	287
500	23182087	573	654	713	326
600	23186087	685	751	850	381
800	23194087	895	985	1694	907

↑ Вернуться в начало стрaницы

Отвод 30° Wavin X-Stream

D_N, мм	Артикул	D_y, мм	D_u, мм	L, мм	Z₁, мм
100	23142097	111	125	-	90
150	23154097	170	201	219	145
200	23160097	225	252	397	179
250	23164097	282	312	517	248
300	23168097	338	371	553	246
400	23176097	450	492	708	313
450	23180097	514	562	791	348
500	23182097	573	654	885	386
600	23186097	685	751	1053	458
800	23194097	895	985	1694	967

↑ Вернуться в начало стрaницы

Отвод 45° Wavin X-Stream

D_N, мм	Артикул	D_y, мм	D_u, мм	L, мм	Z₁, мм
100	23142107	111	125	-	95
150	23154107	170	201	343	161
200	23160107	225	252	430	200
250	23164107	282	312	554	272
300	23168107	338	371	597	273
400	23176107	450	492	806	371
450	23180107	514	562	906	414
500	23182107	573	654	1013	447
600	23186107	685	751	1205	532
800	23194107	895	985	1794	1084

↑ Вернуться в начало стрaницы

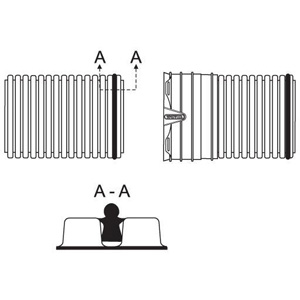

Уплотнительное кольцо Wavin X-Stream

D_N, мм	Артикул	Материал
100	23142050	EPDM
150	23154050	EPDM
200	23160050	EPDM
250	23164050	EPDM
300	23168050	EPDM
400	23176050	EPDM
450	23180050	EPDM
500	23182050	EPDM
600	23186050	EPDM
800	23194050	EPDM

↑ Вернуться в начало стрaницы
